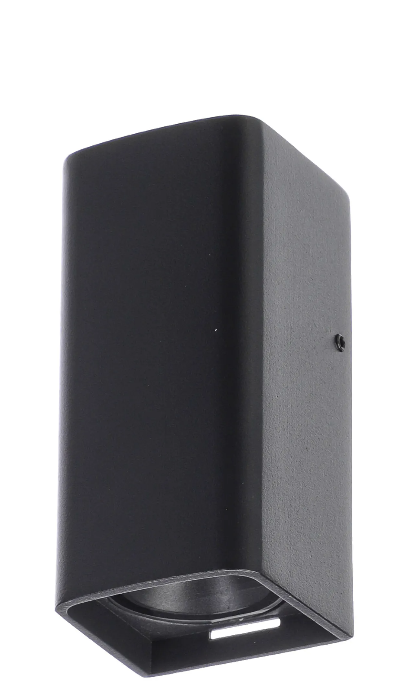

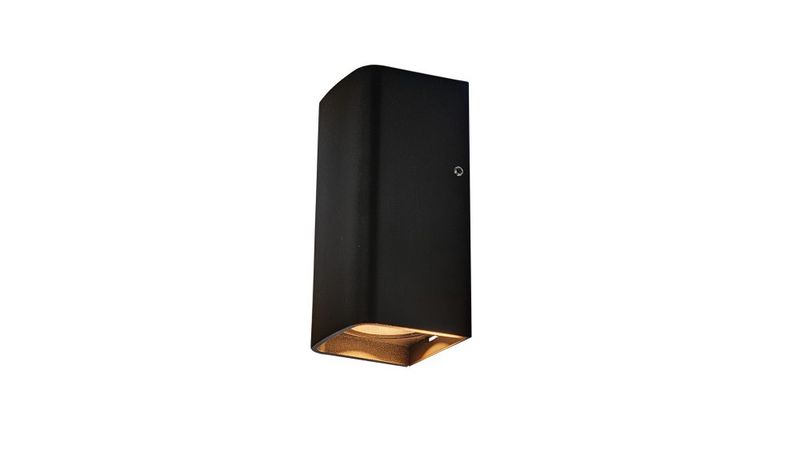

Sus Slim Mono - 24V 3Watt

Wie funktioniert das?

1. Sie wählen Ihr gewünschtes Lampenmodell aus.

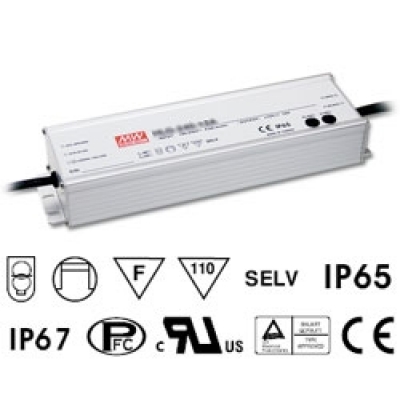

2. Sie benötigen eine Stromversorgung für die Lampen.
Transformer 25 Watt maximal 5 Lampen
Transformer 52 Watt maximal 10 Lampen
Transformer 100 Watt maximal 20 Lampen
3. Sie wählen die gewünschte Länge des Stromkabels aus.
4. Mit einem T-Anschluss können Sie eine zusätzliche Lampe anschließen.
5. Mit einem Dämmerungsschalter oder einem Dämmerungsschalter mit Timer können Sie die Beleuchtung automatisch an- und ausschalten.
6. Mit einer Metallplatte in den Gabionen und ein paar Schrauben lassen sich die Lampen ganz einfach an den Gabionen befestigen.

Welche Vorteile hat das 24 Volt Quick Safe Anschlusssystem für die LED-Beleuchtung im Garten?

Viele Gartenbeleuchtungen arbeiteten mit 12 Volt. Die Gartenbeleuchtung von Gabinova ist mit dem 24 Volt Quick Safe Anschlusssystem ausgestattet. Dies bietet im Vergleich zu den 12 Volt eine Reihe von Vorteilen. Die Beleuchtung mit 24 Volt wird schon seit Jahren bei der professionellen Beleuchtung genutzt. Das geschieht nicht ohne Grund. Die Beleuchtung mit 24 Volt hat zum Beispiel einen größeren Spannungsbereich. Die LED-Komponenten von Gabinova arbeiten in einem Spannungsbereich von 3, 6, 9 oder 12 Volt. Dabei treten mit 24 Volt geringere Spannungsverluste im gleichen Kabel und bei gleicher Entfernung auf. Somit werden mit 24 Volt leicht größere Entfernungen überbrückt und Sie müssen nicht sofort einen schweren Transformator benutzen. Das Quick Safe Anschlusssystem mit 24 Volt ist zuverlässig, stabil und natürlich hundertprozentig sicher. Die Armaturen und die LED-Beleuchtung von Gabinova sind daher für Gabionen sehr gut geeignet.

Die 12 Volt Gartenbeleuchtung wird schon seit Jahren genutzt und hat auch Gemeinsamkeiten mit dem 24 Volt Quick Safe Anschlusssystem für professionelle LED-Beleuchtung im Garten, nämlich: 12 Volt und 24 Volt, beides Schwachstrom. 12 Volt und 24 Volt gehören zu der SELV (Safe Extra Low Voltage) Gruppe. Bei 12 Volt bekommen Sie keinen Stromschlag und bei 24 Volt auch nicht.

Befestigungsset mit Anleitung:

Dieses Set umfasst:

2 Stk. Kunststoff-Lochblechstreifen
4 Stk. Imbusschrauben mit Muttern
4 Stk. Dichtungsringe

Sie benötigen noch:

1 Stk. Imbusschlüssel 4mm
1 Stk. 8er Nuss zum Kontern der Mutter

Montage Anleitung:

Schritt 1: Öffne die Rückseite mittels beigefügtem Imbus-Schlüssel aus der Original-Verpackung.
Schritt 2: Nehme eine Schraube und stecke sie mit dem Gummiring von innen durch das vorgebohrte Loch in der Rückseite. Auch die zweite kann so eingesetzt und direkt verschraubt werden. (UNTEN)

Schritt 3: Das gleiche mit beiden Schrauben OBEN wiederholen, jedoch die beiden Lochstreifen von außen mit anbringen.
Schritt 4: Alle Muttern auf Festigkeit prüfen. (Dient dem Nässeschutz)

Schritt 5: Verbinde ein 1 m SUS Light Kabel mit der Lampe und führe es durch das mitgelieferte Leerrohr

Schritt 6: Die Lampe an der Querstrebe der Gabionenmatte einhängen und das Leerohr mit Kabel innerhalb der Gabione bis nach unten durchführen. (Empfohlen 1,65 m von unten-Augenhöhe) Unten das Kabel wieder aus der Gabione herausführen.

Schritt 8: Drücke die Lochblechstreifen nach innen an die Rückwand.

Schritt 9: Befestige das Leerrohr an den Abstandhaltern mittels Kabelbindern und schiebe sie in die Mitte.

Schritt 10: Die Lampe vor dem Befüllen der Gabione mit dem leeren Karton der LED-Lampe schützen; mit Kabelbindern befestigen.

Schritt 11: Die SUS Light LED an den Trafo anschließen um die Funktionalität zu prüfen. Erst dann die Gabione mit Steinen befüllen.
